某水泥廠φ2.2m×6.5m磨機配XLS3500型離心式選粉機，系統產量為13.5t/h，水泥粉磨電耗為32kwh/t。在原工藝條件不作大變動情況下，與磨頭增設了LJP-700型立式?jīng)_擊式破碎機+回轉篩組成熟料破碎閉路系統，工藝布局如圖1所示。

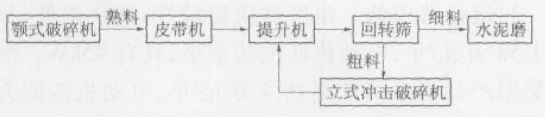

圖1熟料破碎系統工藝布置

出窯熟料經一級顎式破碎機粗破后由皮帶機輸送到提升機，再進入回轉篩進行篩選，細料（孔徑<=10mm）直接進入磨機，粗料進入立式?jīng)_擊破碎機進行再破碎，破碎后的物料經提升機到回轉篩進行再次篩選。如此循環，采用閉環破碎控制方式確保入磨物料的粒度始終保持在預定的標準內。

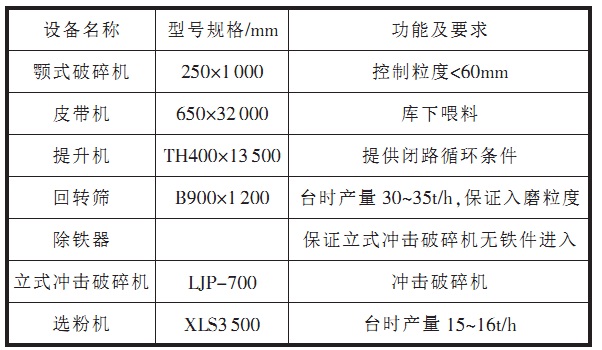

水泥熟料閉路破碎系統設備配置圖如下
